Musik mit Piezo Signalgeber

Mit einem Piezo Signalgeber am GPIO kann man so einiges anstellen, er kann nicht nur ein Piepenton erzeugen, sondern auch Musik abpielen.

Einleitung

An den Raspberry Pi kann einePiezo Signalgeber, oft wird er auch also Buzzer bezeichnet, angeschlossen werden. Ein Piepen zu erezugen ist dann ganz leicht. Intressanter ist aber ein Musikstück darauf spielen zu lassen.

Schaltung

Der Piezo Signalgeber sollte nicht direkt an den GPIO geschlossen werden, da die Stromaufnahme für den Ausgang zumeist zu hoch ist (30 mA). Über einen Transisitor kann, die Ansteuerung nahezu stromlos erfolgen. Dadurch kann das Piezo Element auch mit 5 V versorgt werden.
Im Schaltungsbeispiel wurde der GPIO18, also bei WiringPi Nummerierung der Pin 1, verwendet. Über den Basis-Vorwiderstand kann man auch die Lautstäke etwas reduzieren - wenn dann der Transistor nicht komplett durchschaltet und dann die Spannung nicht 5 V erreicht. Darum haben ich einen Vorwiderstand von 4,7 KOhm gewählt. Per Software lässt sich das eingeschrenkt über das Puls-Pauseverhältnis anpassen.

Schaltplan

Ansteuerung

Ein einfacher Piep geht in der Konsole mit WringPi gpio Komandos:

gpio mode 1 out; gpio write 1 1; sleep 0.1; gpio write 1 0; gpio mode 1 in

Damit wird einfach für kurze Zeit der Ausgang gesetzt und ein konstanter kurzer Ton wird ausgegeben.

Wie kann man nun aber Music ausgeben? Dazu muss am Ausgang eine Frequenz erzeugt werden, man muss also den Ausgang mehrmals pro Sekunde ein- und ausschalten. Je nach Frequenz ergibt sich dann ein spezifischer Ton.
In Python geht das über eine Library wie z. B. RPi.GPIO:

150
151
152
153
154
155
156
157
158
159
160
161
162
import RPi.GPIO as GPIO
import time

tonePin = 21

GPIO.setmode(GPIO.BCM)
GPIO.setup(tonePin, GPIO.IN)
GPIO.setup(tonePin, GPIO.OUT)
p = GPIO.PWM(tonePin, 100)
p.ChangeFrequency(250)
p.start(30)     # parameter: duty-cycle
time.sleep(0.2)
p.stop()

In C könnte man sich das auch leicht selbst programmieren:

150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
#include <wiringPi.h>
#include <stdio.h>

void tone(int pin, unsigned int freq, float duration) {
  float SpeedFactor = 1.6; //factor to slow music speed
  duration *= SpeedFactor;

  if (duration<10) { //minimum duration 10ms
    duration = 10;
  }
  if (freq<=20 || freq>=8000) { //for invalid frequency only duration
    delayMicroseconds(duration*1000);
    return;
  }
  long PeriodeDelay = (long)(1000000.0/freq); //period time of freq.
  long PeriodeCounts = (long)((duration*1000)/PeriodeDelay); //periods need for duration
  for (int Periode=0;Periode<PeriodeCounts; Periode++) {
    digitalWrite(pin, HIGH); //on period part
    delayMicroseconds(PeriodeDelay*0.2);
    digitalWrite(pin, LOW); //off period part
    delayMicroseconds(PeriodeDelay*0.8);
  }

  //Add a little delay to separate the single tones
  delay(20);
}

void play(int tonePin) {

  tone(tonePin, 659, 195);
  tone(tonePin, 830, 195);
  tone(tonePin, 830, 195);
  tone(tonePin, 830, 195);
  tone(tonePin, 739, 97);
}


int main(void) {
  if(-1 == wiringPiSetup()) {
    printf("Init wiringPi failed!");
    return 1;
  }
  const int tonePin = 1; //GPIO18
  pinMode(tonePin, OUTPUT);
  play();
  digitalWrite(tonePin, LOW);
  pinMode(tonePin, INPUT);

  return 0;
}
gcc -o tone tone.c -lwiringPi
./tone

Music

Man darf sich nicht zu viel erwarten, wenn man über einen Piezo Signalgeber Music ausgeben will, aber einzelne Tonfolgen funktionieren. Auf der Seite MUTOPIA PROJECT kann man sich viele klassische Musikstücke im Midi-Format herunterladen (CC Lizenzen). Bei BitMidi kann man bekannte Melodien im Midi-Format finden und direkt im Browser abspielen. Ansonsten eignet sich der VLC-Player am besten um in die Musikstücke am PC abspielen zu können. Auf der Seite Midi To Arduino kann man Midi-Dateien in Tonfolgen konvertieren. Die Midi-Datein haben zumeist mehrere Spuren (Tracks), sodass man sich bei der Erzeugung für einen entscheiden muss. Die Seite schlägt eine Spur (Track) vor, überlicherweise passt diese Voreinstellung. Bei Klavierstücken ist das oft “up”. Danach muss man noch das Zielsystem (Device) auswählen. Hier muss “Raspberry Pi (Python, GPIO)” aktiviert werden. Nach dem Drücken der Schaltfläche “Convert to Arduino”, wird der Programmcode dargestellt. Nun kann der Source in einer py-Datei gespeichert werden. Allerdings sind noch ein paar Anpassungen nötig:
- Bei “tonePin = 21” muss der korrekte GPIO also z. B. 18 eingegeben werden.
- Die Zeile “p = GPIO.PWM(tonePin, pitch)” ist leider falsch und muss durch “p.ChangeFrequency(pitch)” ersetzt werden.
- Die Zeile “delay(duration)” entspricht der Dauer der Note, hier kann man mit einem Faktor noch eine generelle Geschwindigkeitsanpassung des Stücks vornehmen, “delay(duration*1.5)“.
Danach kann man sich das Stück anhören, indem man mit python3 die Datei ausführt.

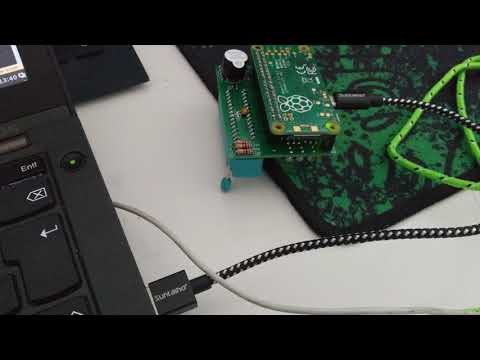

Beispielvideo

Raspberry Pi GC2-xHAT Buzzer Musik
